Bausatz Flachspule für MW/LW-Antennen hoher Güte
Beschreibung
Gegenüber unserem SPIDERWEB-KIT1 Flachspulen-Bausatz mit Polystyrol-Träger aus Vollmaterial lässt sich mit diesem skelettierten Spulenträger die Güte insbesondere im MW- und KW-Bereich noch weiter steigern.
Dafür sollte dann auch HF-Litze allerhöchster Güte verwendet werden um die Gütesteigerung durch die Skelettierung voll nutzen zu können.
Mit diesem Flachspulen-Bausatz ("Dr. Lehrtes-Spule") lässt sich je nach Bewicklung eine Antenne für Empfangsbereiche von ca. 50kHZ bis in den unteren KW-Bereich hoher bis sehr hoher Güte herstellen.
Durch die spezielle Wicklungstechnik wird die Eigenkapazität der Spule minimiert. Durch Verzicht auf einen Ferrit-Stab gibt es keine Wirbelstrom-Verluste.
Das Trägermaterial Polystyrol hat gegenüber Pappe, Pertinax, PVC o.ä. viel geringere dielektrische Verluste von ca. 4*10-4 bis in den KW-Bereich und trägt wesentlich zur hohen Güte bei.
Die versilberten Bananenstecker haben einen Abstand von 19 mm und passen daher direkt in unser in Kürze erscheinendes Antennen-Abstimmgerät.

Eine Video-Anleitung zum Zusammenbau, Bewickeln der Spule und Verzinnung der HF-Litze auf unserem YouTube-Kanal.

Ein AL-Wert kann nicht angegeben werden, da durch die Spiralwicklung die von einer Windung eingeschlossene Fläche sich kontinuierlich vergrössert.
Wenn Sie eine spezielle Anwendung haben, geben Sie uns bitte die verwendete End-Kapazität des Drehkos und die untere Empfangsgrenze und die verwendete HF-Litze an.
Wir werden in Kürze eine Tabelle mit einigen Muster-Wicklungsdaten veröffentlichen. Auf Anfrage ist auch eine Version mit 3 Bananensteckern lieferbar für Flachspulen mit Anzapfung oder Koppelwicklung.

www.youtube.com/watch?v=UlHo3Q8gOmI
Technische Daten
*  Grundkörper: Polystyrol, glasklar, 2mm dick, skelettiert
*  Durchmesser max. 90mm
*  theoretisch erzielbare Güte: Q=675 für MW bei 1 MHz mit 50 Wdg. HF-Litze 460x0,02mm = 180µH
*  Gewicht: 40 g
Anforderungen
*  HF-Litze zum Bewickeln

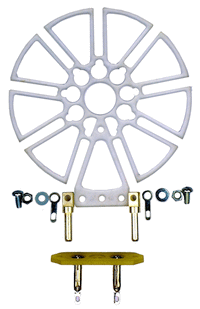

Lieferumfang
*  Wickelkörper Polystyrol glasklar 2mm, skelettiert
*  2 Steckerstifte 4mm, versilbert
*  je 2 Lötösen, Schrauben, Muttern, U-Scheiben
*  Doppelbuchse 4mm, versilbert
Bestellen
*  Artikel-Nr.: SPIDERWEB-KIT2
*  Lieferbarkeit: ab Lager
*  Preis 1-4 Stück: 37,60 € inkl. MwSt.
*  Preis 5-9 Stück: 36,60 € inkl. MwSt.
*  Preis ab 10 Stück: 35,60 € inkl. MwSt.
*  Anzahl:
in den Warenkorb
Dokumentation
*  Litz-Wire properties(48 KB)
*  AM-Antenna Comparison(44 KB)
Zubehör
*  Drehko-Adapter
Verwendbar mit
*  VCAP4 (1 Plattenpaket)
*  VCAP5 (2 Plattenpakete parallel)
*  1SV149
*  ANTENNA-TUNER1
*  ANTENNA-TUNER2
