| Beschreibung |
Kombi-Röhrennetzteil für Heizspannung und Röhrenspannung
Dieses universelle Röhren-Netzteil liefert zum einen eine umsteckbare Heizspannung von 6,3V (2A) oder 12,6V (1A). Die Heizspannung ist mit Leistungs-Z-Dioden gegen Überspannung oberhalb 7Veff bzw. 14Veff abgesichert. Ein Entbrumm-Poti mit 500 Ω ist bereits eingebaut. Niedrigere Werte können an den Ausgangsklemmen parallel angeschlossen werden. Ein geeigneter NTC kann als Option für ein langsames Hochfahren der Heizspannung nachgerüstet werden. (Typ muss experimentell ermittelt werden)
Die gleichgerichtete und mit 440µF gesiebte Anodenspannung kann zwischen ca. 160V und ca. 320V umgeschaltet werden. Der Aussgangsstrom beträgt max. 100 mA (160V) bzw. 50 mA (320V).
Der Ausgang ist mit einer 400V-Leistung Z-Diode gegen Überspannung abgesichert.
Die Eingangs-Netzspannung ist umschaltbar für 115V oder 230V Netzspannung
Alle Ein- und ausgangsspannungen sind mit Sicherungen abgesichert.
Die Summe der abegegriffenen Heiz- und Anodenleistung beträgt max. 30 W.
Ein Gehäusesatz mit Zubehör dient zum sicheren Einbau in ein passendes Kunststoffgehäuse.
Die fertig bestückte und getestete Baugruppe darf wg. des primärseitigen Anschlusses an die Netzspannung und der lebensgefährlichen Ausgangsspannung nur von erfahrenem Fachpersonal in Betrieb genommen werden. |
 |
| Technische Daten |
 |
Eingang: umschaltbar 210...240V oder 105...120V |
|
| |
Heizspannung umsteckbar 6,3V bis 2A oder 12,6V bis 1A |
|
| |
Begrenzung durch 4 Z-Dioden auf max. 7Veff bzw. 14Veff |
|
| |
eingebautes Entbrumm-Poti 500 Ω |
|
| |
Option für NTC für "Slow Turn-On" der Heizspannung |
|
| |
Anoden-Ausgangsspannung 160VDC (100mA) oder 320VDC (50mA) umschaltbar |
|
| |
Begrenzung auf max. 400VDC Ausgangsspannung |
|
| |
Leistungsabgabe: 30W max. (Summe aus Heizleistung und Anodenleistung) |
|
| |
Schutzart: IP0/0 |
|
| |
Grösse: 104x60x180 mm (BxHxT) |
|
| |
Gewicht:1250 g |
|
|
| Lieferumfang |
| |

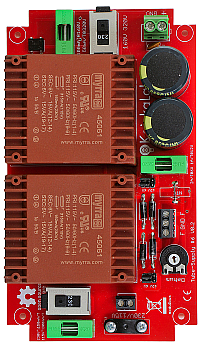

1 Netzteilplatine, fertig aufgebaut und getestet |
|
|
| Bestellen |
| |
Artikel-Nr.: TUBE-SUPPLY6 |
|
| |
Lieferbarkeit: ab Lager |
|
| |
Preis 1-4 Stück: 99,90 € inkl. MwSt. |
|
| |
Preis 5-9 Stück: 94,90 € inkl. MwSt. |
|
| |
Preis ab 10 Stück: 89,90 € inkl. MwSt. |
|
|
|
 |
|
